CABO DE AÇO COBREADO 21% IACS
Condutor bimetálico · 21% IACS
O cabo de aço cobreado é um condutor bimetálico formado por fios de aço revestidos de cobre. Ele une a resistência mecânica do aço à condutividade e à resistência à corrosão do cobre.
Características
- Alta resistência à tração, graças ao núcleo de aço
- Camada de cobre contínua, que protege contra a corrosão
- Menor valor de sucata que o cobre puro, o que reduz o risco de furto

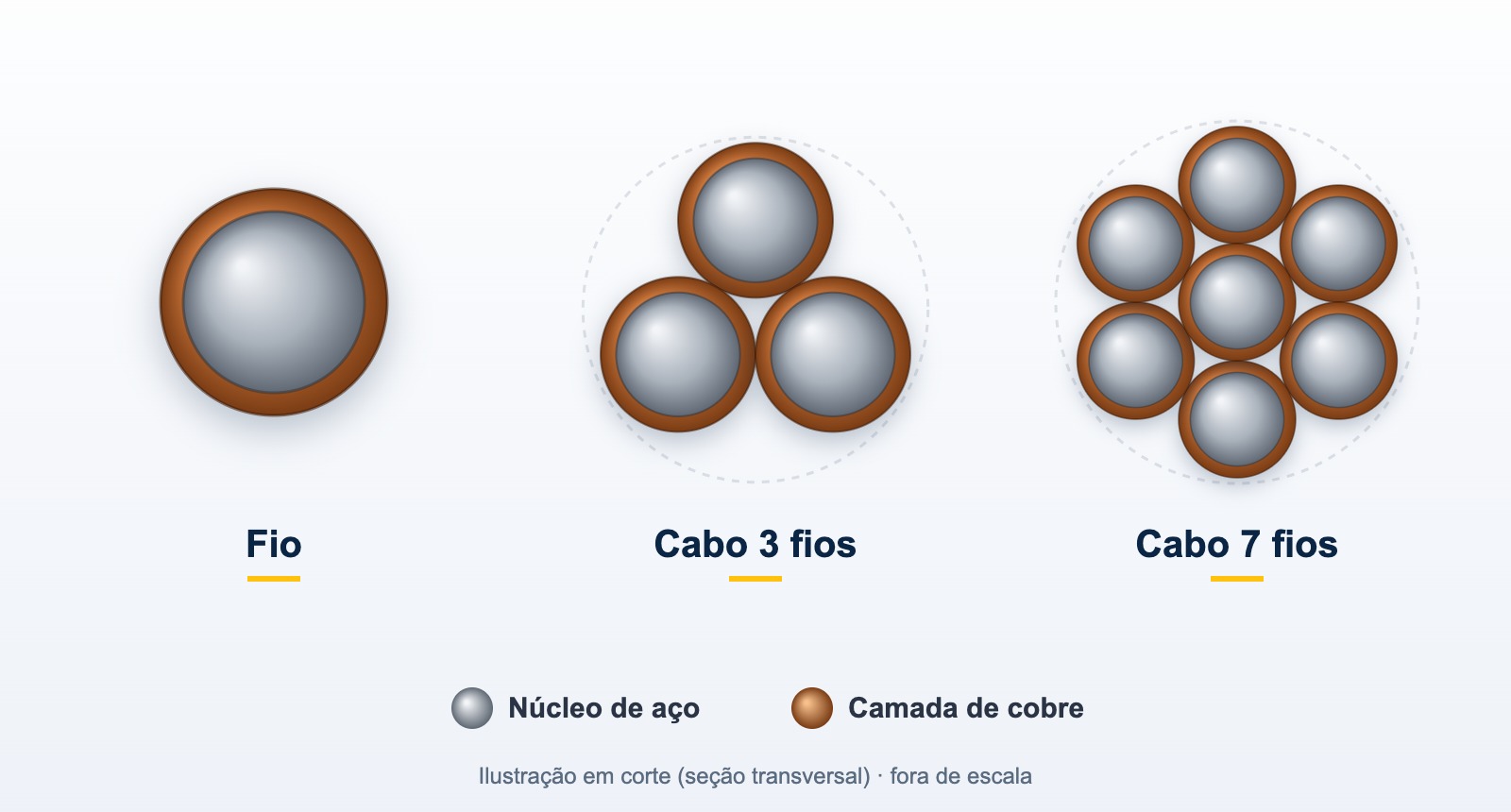

- Disponível como fio sólido e em cabos de 3 e 7 fios
Aplicações
- Malhas de aterramento de subestações e redes de distribuição
- Aterramento de para-raios, chaves e transformadores
- Sistemas de proteção contra descargas atmosféricas (SPDA)
Normas de referência
Fios de aço revestido de cobre, nus, para fins elétricos
Cabos de fios de aço revestidos de cobre, nus, para fins elétricos
Especificações técnicas
Cabo de aço cobreado – 3 fios
Cabo formado por 3 fios de aço revestidos de cobre, conforme ABNT NBR 8121.
| Seção nominal (mm²) | Seção efetiva (mm²) | Qtd. de fios | Diâmetro dos fios (mm) | Diâmetro do cabo (mm) | Seção (AWG/MCM) | Peso nominal (kg/km) |
|---|---|---|---|---|---|---|
| 16 | 15,80 | 3 | 2,59 | 5,58 | 5 | 127,00 |
| 25 | 25,00 | 3 | 3,26 | 7,02 | 3 | 202,00 |
| 35 | 31,70 | 3 | 3,67 | 7,91 | 2 | 256,00 |
| 50 | 50,30 | 3 | 4,62 | 9,95 | 1/0 | 406,00 |

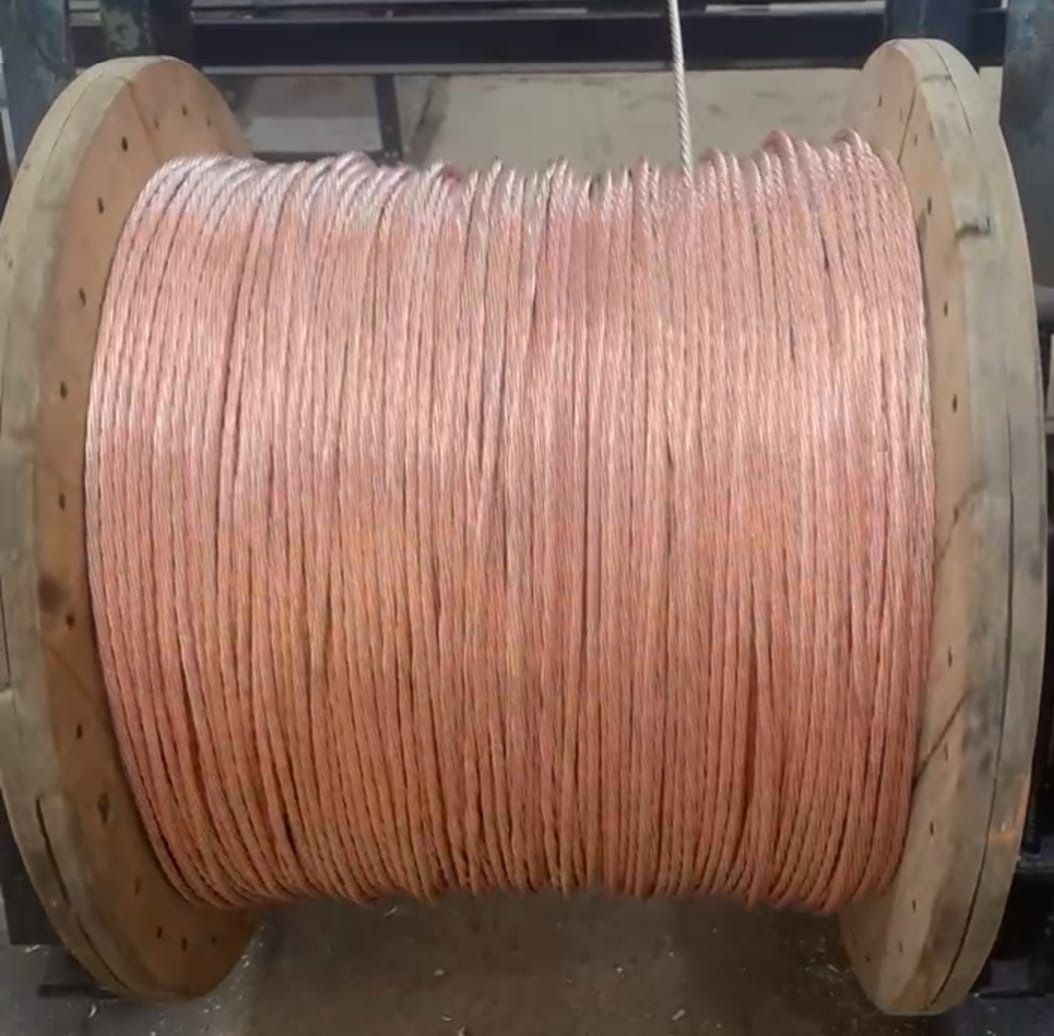

Cabo de aço cobreado – 7 fios
Cabo formado por 7 fios de aço revestidos de cobre (1 central + 6), conforme ABNT NBR 8121.
| Seção nominal (mm²) | Seção efetiva (mm²) | Qtd. de fios | Diâmetro dos fios (mm) | Diâmetro do cabo (mm) | Seção (AWG/MCM) | Peso nominal (kg/km) |
|---|---|---|---|---|---|---|
| 16 | 15,90 | 7 | 1,70 | 5,10 | 5 | 127,00 |
| 25 | 23,30 | 7 | 2,06 | 6,18 | 4 | 189,00 |
| 35 | 34,40 | 7 | 2,50 | 7,50 | 2 | 259,00 |
| 50 | 49,50 | 7 | 3,00 | 9,00 | 1 | 371,00 |
| 70 | 65,40 | 7 | 3,45 | 10,35 | 2/0 | 490,00 |
| 95 | 93,30 | 7 | 4,12 | 12,36 | 3/0 | 754,00 |
| 120 | 117,30 | 7 | 4,62 | 13,86 | 4/0 | 948,00 |
Fio sólido de aço cobreado
Fio maciço de aço revestido de cobre, conforme ABNT NBR 8120.
| Diâmetro do fio (mm) | Seção efetiva (mm²) | Seção (AWG) | Peso nominal (kg/km) |
|---|---|---|---|
| 5,19 | 21,16 | 4 | 166 |
| 4,62 | 16,76 | 5 | 133 |
| 4,19 | 13,27 | 6 | 106 |
Condutividade: 21% IACS. Valores nominais de referência. Para tolerâncias, carga de ruptura e outras bitolas, consulte nossa equipe.
